صاف توانائیکیبلsفراہم کنندہ

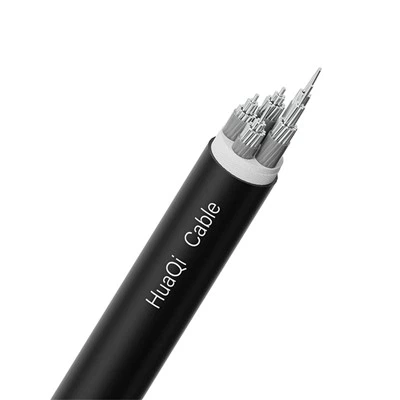

30KV ایلومینیم الائے کیبلز کو 50Hz پر 3.8/6.6KV سے 19/33KV تک بجلی کی تقسیم کے لیے ڈیزائن کیا گیا ہے۔ یہ بنیادی طور پر مختلف قسم کے ایپلی کیشنز جیسے پاور سپلائی اسٹیشنز، انڈور نالیوں، آؤٹ ڈور، دفن شدہ اور پانی کے اندر، اور تنصیب کے لیے استعمال ہوتے ہیں۔ صنعت کے لیے کیبلز، ڈسٹری بیوشن اسٹیشنز، اور پاور اسٹیشن کیبلز۔
بنیادی معلومات۔
|
زمینی درجہ حرارت |
20 ڈگری |
|
محیطی درجہ حرارت (ہوا میں) |
30 ڈگری |
|
مٹی کی گہرائی |
0.8m |
|
مٹی کی تھرمل مزاحمت |
1.5K-m/ W |
تفصیلات
کنڈکٹرز: IEC 60228 (کلاس 1 یا 2) کے مطابق سادہ اینیلڈ کاپر یا ایلومینیم کنڈکٹر۔
کنڈکٹر شیلڈنگ: کنڈکٹر شیلڈنگ غیر دھاتی ہوگی اور اس میں سیمی کنڈکٹر کمپاؤنڈ کے اوپر لگائی گئی سیمی کنڈکٹر پٹی کے ساتھ ایک اخراج شدہ سیمی کنڈکٹیو کمپاؤنڈ ہوگا۔ کنڈکٹر شیلڈ کو کنڈکٹر کے باہر اور انسولیٹنگ شیلڈ کے اندر ٹرپل اخراج کے عمل میں لگایا جائے گا۔
کنڈکٹر شیلڈ کو کنڈکٹر کے باہر اور انسولیٹنگ شیلڈ کے اندر ٹرپل اخراج کے عمل میں لگایا جاتا ہے۔ کنڈکٹر شیلڈ ایکسٹروڈڈ سیمی کنڈکٹنگ کمپاؤنڈ کی ایک غیر دھاتی پرت پر مشتمل ہے جسے تمام خلاء کو خارج کرنے کے لیے محفوظ طریقے سے موصلیت کا پابند ہونا چاہیے۔ کنڈکٹر شیلڈ 1.8/3KV سے 3.6/6KV کی حد میں استعمال کے لیے موزوں ہے۔
PVC کے لیے 3.6/6KV، EPR/HEPR موصل کیبلز کی ضرورت نہیں ہے۔
موصلیت: 1.8/3KV اور 3.6/6KV کیبل رینجز عام طور پر PVC سے موصل ہوتے ہیں، لیکن XLPE، EPR/HEPR کے ساتھ بھی موصلیت کی جا سکتی ہے۔
